RCA 150 : Une centrale vapeur avec un cordon d’alimentation défaillant

Centrales vapeur Clics : 2138
  • Niveau de complexité: Très Facile
  • Temps nécessaire: 30 min
  • Compétences nécessaires: Moyenne

rca 150

  • Lorsqu’on branche la centrale vapeur sur le secteur et que l’on appui sur la bouton marche/arrêt de la centrale vapeur, elle ne se met pas en marche

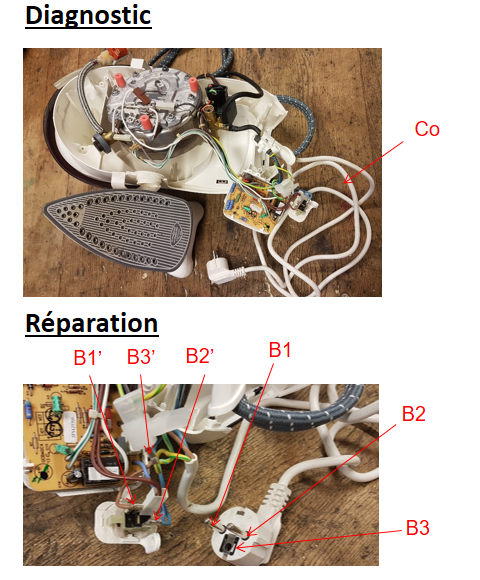

  • Après démontage, hors tension on réalise un test de continuité entre les bornes B1, B1’, entre B2, B2’ et entre B3, B3’ du cordon d’alimentation Co. On remarque avoir continuité entre B2, B2’ et B3, B3’ mais pas entre B1, B1’.
  • Le cordon d’alimentation présente donc son câble qui relie B1 à B1’ coupé entre ces deux bornes. Il faut trouver où ce câble est coupé et réparer par soudure la zone de coupure entre ces bornes. Sinon il faut changer le cordon d’alimentation.
  • Risques:
    Risque d'électrisation au contact du circuit électrique si la centrale vapeur est démontée et sous tension
  • Précautions:
    Débrancher la centrale vapeur avant de la démonter et réparer le cordon d’alimentation Co hors tension
