Mixeurs 9 Juillet 2018 Clics : 2308

Lorsqu’on branche le mixeur sur le secteur, les outils du mixeur sont entrainés en rotation par intermittence, suivant la position du cordon d’alimentation Co

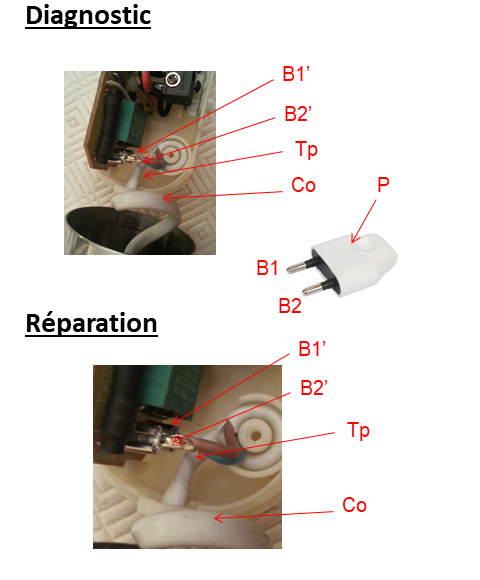

Après démontage on constate que suite aux utilisations répétées, le cordon d’alimentation Co est endommagé au niveau d’un point Tp
Avec le multimètre en mode test de continuité, on mesure la continuité de courant entre la borne B1 de la prise P du mixeur reliée au secteur et la borne B1’ du fil bleu. On remarque que la continuité existe. En revanche lorsqu’on mesure la continuité de courant entre la borne B2 de la prise P du mixeur reliée au secteur et la borne B2’ du fil marron, le courant n’est pas passant.
Le fil marron est donc coupé. Il faut rétablir la continuité de courant entre les bornes B2 et B2’ du fil marron en découpant le cordon Co au niveau du point Tp et en rétablissant par sertissage (assemblage mécanique au moyen de gaines ou de cosses métalliques) la liaison des fils marron et bleu de part et d’autre du point Tp.
Risques:
Risque d'électrisation au contact du point de coupure Tp du cordon d'alimentation du mixeur si le mixeur est démonté et sous tension
Précautions:
Débrancher le mixeur avant de le démonter et tester hors tension la continuité entre les bornes du cordon d'alimentation.
